Yeraltı kabel quraşdırma alətləri nədir və onlar layihənin səmərəliliyini necə artırırlar?

mücərrəd

Şəhərlər daha təhlükəsiz, daha etibarlı və vizual olaraq daha təmiz infrastruktura can atdıqca yeraltı elektrik və rabitə şəbəkələri sürətlə genişlənir. Bu çevrilmənin mərkəzindəYeraltı kabel quraşdırma alətləri, bu, təkcə tikinti sürətini deyil, həm də təhlükəsizliyi, kabel uzunömürlülüyünü və sistemin uzunmüddətli performansını müəyyən edir. Bu məqalə yeraltı kabel çəkmə alətləri, kabel çəkmə avadanlığı, kanal rodder sistemləri, bucurqadlar, rulonlar və gərginliyə nəzarət cihazları kimi açar sözlə genişləndirilmiş varyasyonlar daxil olmaqla yeraltı kabel quraşdırma alətlərinin tam ekosistemini araşdırır. Sənaye təcrübələrinə və mühəndislik məntiqinə əsaslanaraq, biz bu vasitələrin necə işlədiyini, harada tətbiq edildiyini və müasir EEAT standartlarına uyğun olaraq necə məsuliyyətlə seçiləcəyini izah edirik. Müzakirə istehsal ekspertizası tərəfindən məlumatlandırılırNingbo Lingkai Electric Power Equipment Co., Ltd.və təşviqat iddialarından çox praktiki dəyərə diqqət yetirir.

Mündəricat

• Yeraltı Kabel Quraşdırma Vasitələrini Anlamaq
• Niyə yeraltı quraşdırma xüsusi avadanlıq tələb edir
• Genişləndirilmiş Açar Sözlər və Alət Kateqoriyaları izah edildi
• Yeraltı kabel quraşdırma alətlərinin əsas növləri
• Bu Alətlər Təhlükəsizliyi və Kabel Bütövlüyünü Necə Təkmilləşdirir
• Müxtəlif Layihə Ssenariləri üçün Seçim Meyarları
• Ümumi Quraşdırma Vasitələrinin Müqayisə Cədvəli
• Sənaye tətbiqləri və istifadə halları
• Alət İstehsalında və İstifadəsində EEAT Mülahizələri
• Tez-tez verilən suallar
• Nəticə və sonrakı addımlar

Yeraltı Kabel Quraşdırma Vasitələrini Anlamaq

Yeraltı Kabel Quraşdırma Alətləri yer səviyyəsindən aşağıda quraşdırılmış elektrik və ya rabitə kabellərini istiqamətləndirmək, çəkmək, qorumaq və gərginləşdirmək üçün nəzərdə tutulmuş mexaniki və hidravlik cihazların ixtisaslaşdırılmış qrupuna aiddir. Yerüstü simli alətlərdən fərqli olaraq, yeraltı sistemlər kanallar, borular, xəndəklər və tunellər kimi məhdud mühitlərdə işləyir.

Bu alətlər sürtünmə, əyilmə radiusu, dartılma gərginliyi və hizalanma dəqiqliyini idarə etmək üçün hazırlanmışdır. Yanlış alətlər kabel qabığının zədələnməsi, izolyasiyanın pozulması və ya vaxtından əvvəl qocalması ilə nəticələnə bilər ki, bu da alət seçimini maddi-texniki bazadan daha çox mühüm mühəndislik qərarına çevirir.

Niyə yeraltı quraşdırma xüsusi avadanlıq tələb edir

Kabellərin yeraltı quraşdırılması yerüstü sistemlərdə olmayan çətinliklərə səbəb olur. Bunlara görünməz marşrut yolları, daha yüksək sürtünmə əmsalları, məhdud giriş nöqtələri və daha sərt təhlükəsizlik tələbləri daxildir. Yeraltı Kabel Quraşdırma Alətləri bu problemləri həll etmək üçün xüsusi olaraq hazırlanmışdır.

• Quraşdırma başlayan kimi azaldılmış görünürlük və məhdud korreksiya seçimləri
• Kanalın sürtünməsi və əyilmələri səbəbindən daha yüksək mexaniki gərginlik
• Kabelin istilik və nəmlə əlaqəli zədələnməsi riski daha yüksəkdir
• Daha sərt şəhər təhlükəsizliyi və ətraf mühit qaydaları

Genişləndirilmiş Açar Sözlər və Alət Kateqoriyaları izah edildi

Yeraltı Kabel Quraşdırma Vasitələrinin əhatə dairəsini tam başa düşmək üçün sənayedə geniş istifadə olunan terminologiyanı genişləndirmək faydalıdır. Bu varyasyonlar çox vaxt tamamilə ayrı-ayrı məhsulları deyil, funksiyanı təsvir edir.

• Yeraltı kabel çəkmə alətləri
• Yeraltı sistemlər üçün kabel çəkmə avadanlığı
• Kabel bucurqadları və çəkmə maşınları
• Kanal çubuqları və boru kəmərləri sistemləri
• Xəndək və kanal girişi üçün kabel rulonları
• Gərginliyə nəzarət və nəzarət cihazları

Yeraltı kabel quraşdırma alətlərinin əsas növləri

• Kabel vinçləri– Uzun məsafəli qurğular üçün idarə olunan çəkmə qüvvəsini təmin edin
• Kanal Rodders– Kabel çəkməzdən əvvəl pilot xətləri borulardan keçirtmək üçün istifadə olunur

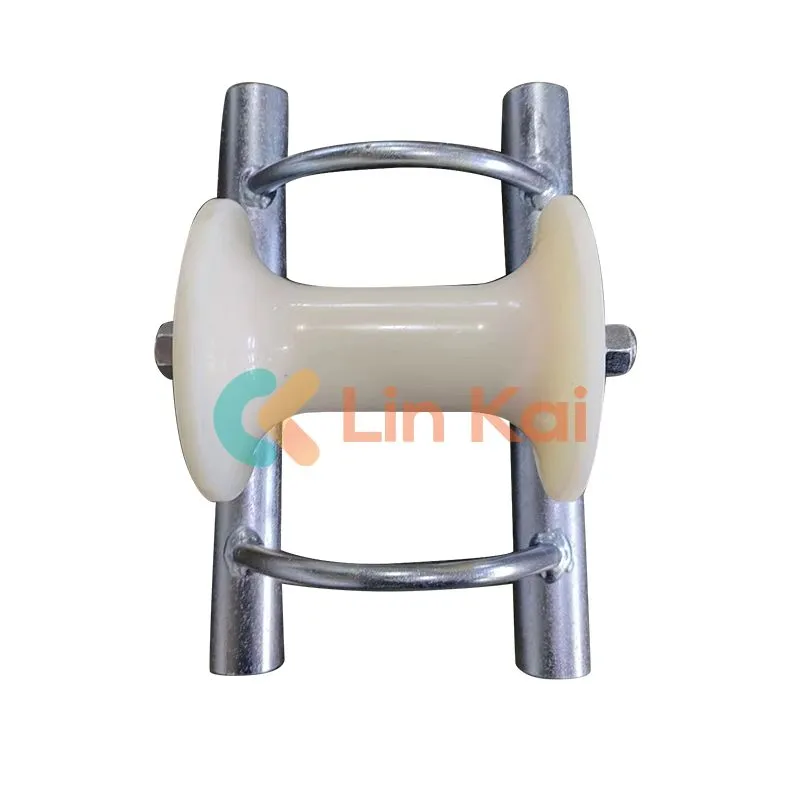

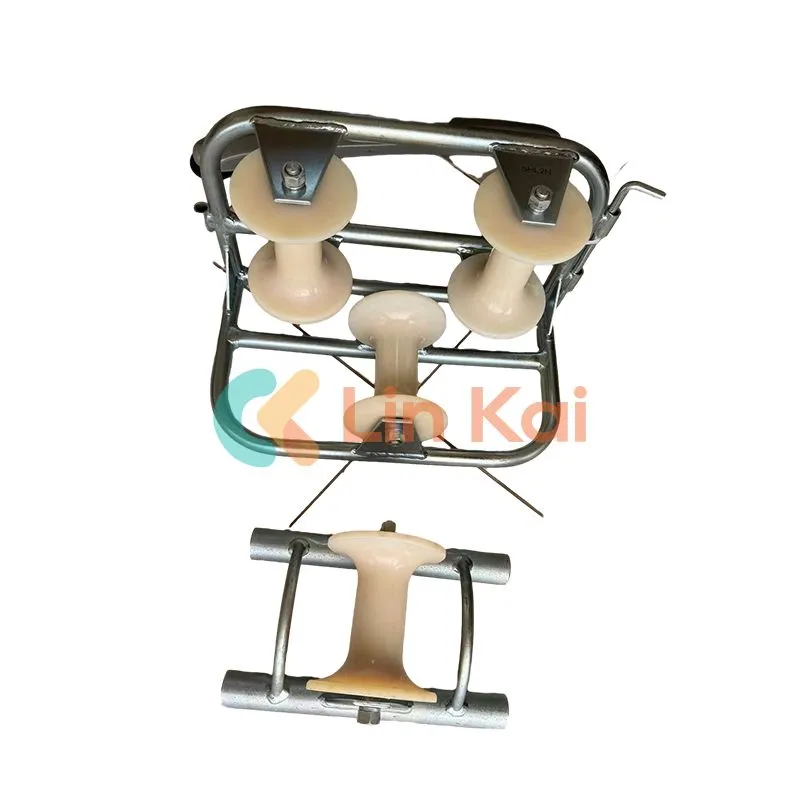

• Kabel çarxları– Sürtünməni azaldın və giriş və çıxış nöqtələrində kabel örtüklərini qoruyun
• Çəkmə Tutacaqları– Gərgin çəkmə zamanı kabelləri bərabər şəkildə bərkidin
• Gərginlik ölçənlər– Kabel limitlərini aşmamaq üçün çəkmə qüvvəsinə nəzarət edin

Bu Alətlər Təhlükəsizliyi və Kabel Bütövlüyünü Necə Təkmilləşdirir

• Aşağı əllə idarəetmə yaralanma riskini azaldır
• Nəzarət olunan gərginlik dirijorun uzanmasının qarşısını alır
• Optimallaşdırılmış əyilmə radiusu izolyasiya təbəqələrini qoruyur
• Azaldılmış sürtünmə çəkmə zamanı istilik yığılmasını minimuma endirir

Müxtəlif Layihə Ssenariləri üçün Seçim Meyarları

• Kabelin diametri və çəkisi
• Marşrutun uzunluğu və döngələrin sayı
• Kanalın materialı və daxili səthin vəziyyəti
• Şəhər və kənd yerlərində quraşdırma məhdudiyyətləri

Ümumi Quraşdırma Vasitələrinin Müqayisə Cədvəli

Sənaye tətbiqləri və istifadə halları

• Şəhər elektrik paylayıcı şəbəkələri
• Bərpa olunan enerji şəbəkələrinə qoşulmalar
• Sənaye zavodunun infrastrukturu
• Telekommunikasiya və fiber optik sistemlər

Alət İstehsalında və İstifadəsində EEAT Mülahizələri

EEAT nöqteyi-nəzərindən Yeraltı Kabel Quraşdırma Vasitələri yoxlanıla bilən təcrübə, şəffaf istehsal prosesləri və sübut edilmiş sahə performansı ilə dəstəklənməlidir. kimi istehsalçılarNingbo Lingkai Electric Power Equipment Co., Ltd.məhsul dizaynını beynəlxalq quraşdırma standartları və real mühəndislik tələbləri ilə uyğunlaşdırın.

Tez-tez verilən suallar

Yeraltı kabellər üçün düzgün çəkmə qüvvəsini nə müəyyənləşdirir?

Dartma qüvvəsi kabelin çəkisi, kanal uzunluğu, sürtünmə əmsalı, əyilmələrin sayı və radiusu ilə idarə olunur. Praktikada quraşdırıcılar istifadə edirlər gərginliyin monitorinqi və yüklərin kabel istehsalçısının icazə verilən hədləri daxilində çəkilməsi üçün marşrut hesablamaları.

Kapstan bucurqad və baraban bucurqadını necə seçmək olar?

Yaxşı idarəetmə ilə davamlı çəkməyə və ip döngəsindən istifadə edərək uzun çəkmələri idarə etmək qabiliyyətinə ehtiyacınız olduqda tez-tez kaptan bucurqadına üstünlük verilir. sistemi. Çəkmə xəttinin tamburun özündə saxlanmasını istədiyiniz zaman baraban bucurqadları geniş yayılmışdır. Qərarınız saytın planını, çəkmə uzunluğunu, xətti idarəetmə ehtiyacları və gərginliyə necə nəzarət etməyi planlaşdırdığınız.

Mənə həqiqətən bir kanal çubuğu lazımdırmı, yoxsa sadəcə borudan bir xətt çəkə bilərəm?

Qısa, təmiz, düz borular üçün əl ilə balıq ovu işləyə bilər. Lakin kanal rodder (konduit rodding sistemi) daha uzun müddətə daha etibarlıdır qaçışlar, köhnə kanallar və ya çoxsaylı döngələri olan marşrutlar. O, sınaq və səhvləri azaldır, iş vaxtını azaldır və doğaçlama çəkmə nəticəsində yaranan zərərin qarşısını alır.

Kabel çəkmə tutacaqları, mesh corablar və fırlanan bağlayıcılar arasında fərq nədir?

Çəkmə tutacaqları (torlu corablar) lokal gərginliyi azaltmaq üçün yükü kabel gödəkçəsinin daha uzun hissəsinə paylayır. Fırlanan bağlayıcılar arasında oturur əyilmələrdən çəkərkən və ya ipin dönə bildiyi zaman vacib olan burulmanı azaltmaq üçün çəkmə xətti və tutuş. Birlikdə istifadə edildikdə qoruya bilərlər həm kabel bütövlüyü, həm də quraşdırma keyfiyyəti.

Kabel rulonları kanal giriş nöqtələrində kabel zədələnməsinin qarşısını necə ala bilər?

Giriş nöqtələri yüksək riskli ərazilərdir, çünki kabel boş yerdən məhdud bir kanala keçir. Roller kabeli rəvan istiqamətləndirir, gödəkçəni azaldır aşınma və daha təhlükəsiz əyilmə radiusunu qoruyun. Bu xüsusilə ağır OG/HV kabelləri üçün və ya girişdən sonra marşrut dərhal döndüyü zaman vacibdir.

Sürtkü yağını nə vaxt istifadə etməliyəm və hansı növü uyğundur?

Sürtünmənin yüksək olacağı gözlənilən zaman sürtkü yağından adətən istifadə olunur: uzun kanallar, çoxsaylı əyilmələr, kobud boru daxili hissələri və ya daha böyük kabel diametrləri. Kabel gödəkçənizin materialına və yerli ekoloji tələblərə uyğun olan kabel tərəfindən təsdiqlənmiş sürtkü yağından istifadə edin. “Ümumi” sürtkü yağlarından çəkinin gödəkçələri pisləşdirə və ya qalıqlar buraxa bilər.

Çəkmə başlamazdan əvvəl sürtünmə və gərginliyi necə qiymətləndirə bilərəm?

Əvvəlcədən çəkilmə qiymətləndirməsi adətən marşrutun xəritəsini, əyilmələrin hesablanmasını, boruların yoxlanılmasını və gərginliyin qiymətləndirilməsi metodunu (çox vaxt kabel çəkisinə əsaslanaraq, sürtünmə fərziyyələri və əyilmə çarpanları). Daha yüksək riskli çəkilişlər üçün komandalar quraşdırma zamanı bu təxminləri real vaxt gərginliyinin ölçülməsi ilə birləşdirə bilər fərziyyələri təsdiqləmək və həddindən artıq yüklənmənin qarşısını almaq üçün.

Hansı alətlər quraşdırma zamanı minimum əyilmə radiusunu saxlamağa kömək edir?

Bükülmə radiusu düzgün rulon seçimi, istiqamət dəyişikliyinin baş verdiyi künc çarxları və anidən qaçan idarə olunan çəkmə üsulları ilə qorunur. cahillər. Həssas kabellər üçün quraşdırıcılar radius bələdçiləri əlavə edə və ya daxili keçirici riskini azaldaraq daha böyük radiusları saxlamaq üçün nəzərdə tutulmuş lentlərdən istifadə edə bilərlər. izolyasiya zədələnməsi.

Kabeli çəkməzdən əvvəl kanalın təmiz olub-olmadığını necə öyrənə bilərəm?

Ümumi addımlar arasında kanalın çubuqlanması, mandrelin çəkilməsi (daxili boşluğu təsdiqləmək üçün) və sınaq çəkmə xəttinin istifadəsi daxildir. Çətin mühitlərdə komandalar ola bilər kanal kameraları kimi kanal yoxlama alətlərindən istifadə edin. Kanalın vəziyyətini erkən təsdiqləmək, orta çəkmə dayanmalarının və kabelin zədələnməsinin qarşısını almağın ən sadə yollarından biridir.

“Pilot xətti” nədir və nə üçün vacibdir?

Pilot xətt, daha güclü çəkmə ipləri və nəhayət, kabelin özü üçün bir yol yaratmaq üçün bir kanal vasitəsilə yerləşdirilən ilkin yüngül xəttdir. Yaxşı qurulmuş pilot xətti quraşdırma qeyri-müəyyənliyini azaldır, gücdə mərhələli çəkilmələrə imkan verir və son kabel çəkilişini idarə olunan və proqnozlaşdırıla bilən saxlamağa kömək edir.

Çəkmə zamanı kabelin bükülməsi və ya “tıxacın əyilməsi” riskini necə azalda bilərəm?

Burulma riski fırlanan birləşdiricilərdən istifadə etməklə, çəkmə ipini düz saxlamaqla, ödənişi düzgün idarə etməklə və ipin fırlanmasının qarşısını almaqla azalır. Nəzarətli çəkmə sürət də önəmlidir. Bükülmə nəzərə alınmazsa, bu, daxili stressə və potensial uzunmüddətli performans problemlərinə çevrilə bilər.

Uzun məsafəli çəkilişlər üçün hansı Yeraltı Kabel Quraşdırma Alətləri daha vacibdir?

Uzun məsafəli işlər üçün əsas sistem adətən düzgün ölçülü bucurqad, kalibrlənmiş gərginlik monitorinqi, yüksək keyfiyyətli dartma ipi, düzgün tutacaqlar və dönmələr, və rulonlar və sürtkü kimi sürtünmə idarəetmə alətləri. Bir çox layihələr həmçinin marşrut planlaşdırma təcrübələrindən və yükləri təhlükəsiz həddlərdə saxlamaq üçün mərhələli çəkilişlərdən faydalanır.

Nüfuzlu alət təchizatçısı hansı sənədləri təqdim etməlidir?

Aydın spesifikasiyalar (nominal yüklər, materiallar, ölçülər), istismar təlimatları, texniki xidmət təlimatları və keyfiyyət təminatı məlumatlarını axtarın. kimi istehsalçılarNingbo Lingkai Electric Power Equipment Co., Ltd.adətən podratçılara avadanlıq seçmək və məsuliyyətlə istifadə etməyə kömək edən texniki sənədlərlə alətləri dəstəkləyir, şəffaflıq və təcrübə ilə bağlı EEAT gözləntiləri ilə yaxşı uyğunlaşır.

Xidmət müddətini uzatmaq üçün Yeraltı Kabel Quraşdırma Alətlərinə necə qulluq etməliyəm?

Əsas texniki xidmətə istifadədən sonra təmizləmə (xüsusilə sürtkü yağının qalıqları), rulonların hamar fırlanması üçün yoxlanılması, qırılan iplər üçün tutacaqların yoxlanılması, bucurqadın yoxlanılması daxildir. komponentləri və əyləc sistemlərini və korroziyanın qarşısını almaq üçün alətləri quruda saxlamaq. Müntəzəm yoxlamalar həmçinin yüksək yüklü əməliyyatlarda uğursuzluq riskini azaldır.

Dartma ipləri və tutacaqları təhlükəsiz şəkildə təkrar istifadə etmək mümkündürmü?

Çox vaxt bəli, ancaq yoxlamadan sonra. İplər aşınmaya, yastılaşmış hissələrə, çirklənməyə və ya qırıq liflərə görə yoxlanılmalıdır. Tutacaqlar zədələnmək üçün yoxlanılmalıdır və montaj dəqiqliyi. Yenidən istifadə qaydaları, xüsusilə daha ağır və ya daha yüksək gərginlikli kabellər çəkərkən istehsalçının təlimatlarına və iş yerinin təhlükəsizliyi protokollarına əməl etməlidir.

Nəticə və sonrakı addımlar

Yeraltı Kabel Quraşdırma Alətləri səmərəliliyə, təhlükəsizliyə və uzunmüddətli etibarlılığa təsir edən müasir infrastruktur layihələri üçün vacibdir. Düzgün alətlərin və tərəfdaşların seçilməsi əməliyyat riskini əhəmiyyətli dərəcədə azaldır.

Əgər siz yeraltı kabel layihələri üçün avadanlıqları qiymətləndirirsinizsə və ya xüsusi texniki təlimata ehtiyacınız varsa,bizimlə əlaqə saxlayınreal quraşdırma şəraiti üçün nəzərdə tutulmuş həlləri müzakirə etmək.
