Elektrik kabelini çəkən alətlər kabelə zərər vermədən quraşdırma vaxtını necə kəsə bilər?

Kontur və Oxucu vədi

Nə ilə uzaqlaşacaqsınız

• Alət kateqoriyalarının sadə ingiliscə xəritəsi və hər birinin saytda nəyi düzəldir.
• Daxili satınalma siyahısına köçürə biləcəyiniz qərar cədvəli.
• Sürtünmə və yenidən işləməyi azaldan təkrarlanan iş axını (əvvəlcədən çəkmə → çəkmə → sonra çəkmə).
• “Ən aşağı qiymət”dən kənar tədarükçüləri müqayisə etmək üçün alıcıya yönəlmiş qeydlər.

Kabel çəkərkən ən çox görülən ağrı nöqtələri

Kağız üzərində kabel çəkmək "yalnız dartma" deməkdir. Əslində bu, sistem problemidir: marşrutun həndəsəsi, səthin vəziyyəti, kabel çəkisi, yağlama, gərginliyə nəzarət və idarəetmə nizam-intizamı hamısı birlikdə yığılır. Həm kiçik kanal çəkmələrində, həm də böyük xəndək qurğularında görünən ağrı nöqtələri bunlardır.

1) Dartmanı dayandıran sürtünmə sünbülləri

Sürtünmə vahid deyil. Döngələrdə, ofsetlərdə, kanal keçidlərində və kobud giriş nöqtələrində sıçrayır. Bu sünbülləri idarə etməsəniz, əldə edəcəksiniz dayanma, təmas nöqtələrində həddindən artıq istiləşmə və ya təhlükəsiz gərginliyi aşan "qəhrəman çəkmələri".

2) Kabel gödəkçəsinin sürtülməsi və izolyasiyanın zədələnməsi

Zərərlər çox vaxt əsas səbəblərdən qaynaqlanır: kanal ağızlarının iti kənarları, kobud xəndəyin əsasları ilə sürüklənməsi, bir-birindən çox uzaqda yerləşdirilən rulonlar və ya ölçüləri olmayan və düzgün hizalanmayan başları çəkmək.

3) Künclərdə və lyuklarda əyilmə radiusunun pozulması

Ekipaj "yavaş getdiyini" düşünsə belə, pis künc quruluşu sıx əyilmələrə səbəb ola bilər. Bu, kabelin ömrünü qısalda bilər və gələcəkdə nasazlıqlar yarada bilər.

4) Nəzarətsiz gərginlik və burulma

Bükülmə keçiriciləri gərginləşdirə və aşağı axınla işləmə problemləri yarada bilər. Zəif gərginliyə nəzarət də ekipaj və avadanlıq üçün riski artırır. Düzgün çəkmə xətti, dönmə və gərginləşdirmə yanaşması burada vacibdir.

5) Sınaq və səhv alətlərdən məhsuldarlıq itkisi

Ekipaj "əsasən düzgün əşyalarla" gəlsə, onlar improvizasiyaya vaxt sərf edəcəklər - çox vaxt bu gün yaxşı görünən və sonra uğursuz olan nəticələrlə. Planlaşdırılan alətlər dəsti, adətən, bir dəfə çəkilişdən daha ucuzdur.

Bu ağrı nöqtələrini həll edən alət qrupları

Güclü alət dəsti üç işi əhatə edir:bələdçi(yol və döngəyə nəzarət),çəkmək(təhlükəsiz dartma təmin edin), vəqorumaq(aşınma, əzilmə və bükülmənin qarşısını alır). Aşağıda əsas varElektrik kabeli çəkmə alətləriqruplar və onların real dünya problemləri ilə necə əlaqələndirilməsi.

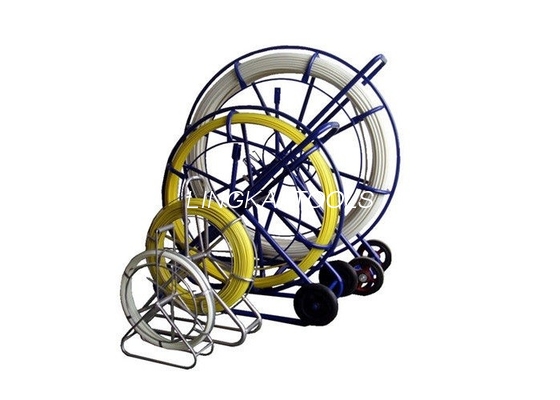

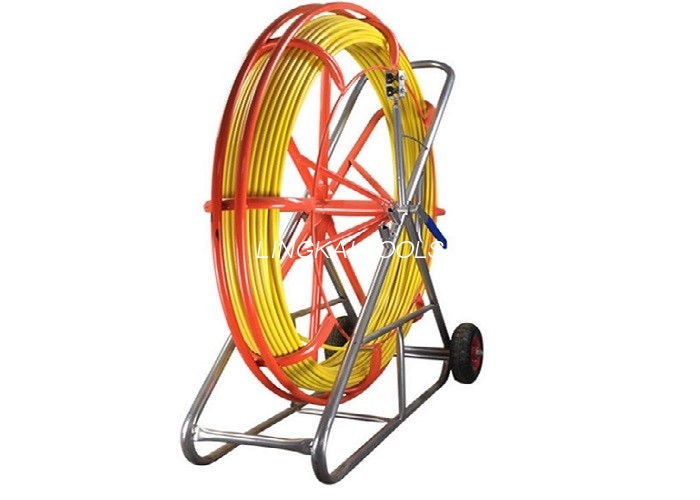

A) Kanal çarxları və balıq sistemləri

• Nə edirlər:Kabelə zərər vermədən ipi/xətti çəkə bilmək üçün boru/kanallar vasitəsilə pilot yol qurun.
• Nə düzəldirlər:“Xətti necə keçə bilərik?” mövzusunda itirilən vaxt. və uzunmüddətli dövrlərdə pilot xəttinin uğursuzluqları.
• Nə axtarmaq lazımdır:Sərtlik üçün düzgün çubuq diametri, idarə olunan ödəniş üçün əyləc sistemi və təkan/çəkmə zamanı sabit olan çərçivə.

B) Düz xətt çarxları və xəndək çarxları

• Nə edirlər:Sürtünməni azaltmaq və gödəkçəni qorumaq üçün kabeli yerdən qaldırın və istiqamətləndirin.
• Nə düzəldirlər:Zərərlərin sürüklənməsi, tıxanma və marşrut boyunca qeyri-bərabər çəkmə qüvvəsi.
• Nə axtarmaq lazımdır:Kabel çəkisi və marşrut şərtlərinə uyğun olan nominal yük, rulman dizaynı və diyircəkli aralıq.

C) Künc silindrləri, lyuklar/çuxur başlıqları və giriş mühafizəsi

• Nə edirlər:Künclərdə əyilmə radiusunu idarə edin və giriş/çıxış nöqtələrində kabeli qoruyun.
• Nə düzəldirlər:Bükülmə pozuntuları, kənarlarda əzilmiş gödəkçələr və künclərdə sürtünmə sünbülləri.
• Nə axtarmaq lazımdır:Hamar diyircəkli səthlər, sabit çərçivələr və asan ankraj/yerləşdirmə.

D) Kabel tutacaqları (corabların çəkilməsi) və çəkmə başlıqları

• Nə edirlər:Lokal gərginliyi azaltmaqla çəkmə qüvvəsini bərabər şəkildə kabelə (yaxud dartılan gözə/başa) köçürün.
• Nə düzəldirlər:Sürüşmə, improvizə edilmiş düyünlərdən ötürücü zədələnmələr və təhlükəli çəkmə birləşmələri.
• Nə axtarmaq lazımdır:Düzgün tutma diapazonu, mesh keyfiyyəti, təhlükəsiz bərkitmə və fırlananlarla uyğunluq.

E) Fırlananlar, bükülmə əleyhinə həllər və çəkmə xəttinin idarə edilməsi

• Nə edirlər:Bükülmə ötürülməsini azaldın və çəkmə sistemini düz saxlayın.
• Nə düzəldirlər:Bükülmə, bükülmə və qeyri-sabit çəkmə.
• Nə axtarmaq lazımdır:Sistemə uyğun yük reytinqi və gərginlik altında hamar fırlanma.

F) Bucurqadlar, dartıcılar, qapaqlar və itələmə/çəkmə maşınları

• Nə edirlər:Xüsusilə daha uzun və ya daha ağır çəkmələr üçün idarə olunan dartma qüvvəsini təmin edin.
• Nə düzəldirlər:Əllə çəkmə məhdudiyyətləri, qeyri-ardıcıl gərginlik və yorğunluqdan qaynaqlanan səhvlər.
• Nə axtarmaq lazımdır:Xətt sürətinə nəzarət, əyləc, ölçmə/gərginliyin monitorinqi ilə uyğunluq və təhlükəsiz ankraj.

G) Fəlakətlərin qarşısını sakitcə alan “Dəstək” vasitələri

• Kabel baraban stendləri / çarxla işləmə:Sürtünmə, nağara “qaçan” və yandan yükləmə problemlərinin qarşısını alır.
• Ölçmə vasitələri:Marşrutun uzunluğunu təsdiqləməyə və rulonlar arası məsafəni və quruluşu planlaşdırmağa kömək edir.
• Yağlama strategiyası:Metal mənada "alət" deyil, lakin idarə edə biləcəyiniz ən böyük sürtünmə azaldıcılarından biridir.

Tez Seçim Cədvəli

Uyğunlaşarkən bundan sürətli filtr kimi istifadə edinElektrik kabeli çəkmə alətləriiş şəraitinə. (İpucu: Əmin deyilsinizsə, qoruma və sürtünmə nəzarətinə üstünlük verin - bu ikisi yenidən işləməyi ən çox azaldır.)

Praktik bir kabel çəkmə iş axını

Alət alışı yalnız iş prosesi nizam-intizamlı olarsa öz bəhrəsini verir. Budur, ekipajlar arasında standartlaşdıra biləcəyiniz sahəyə uyğun ardıcıllıq.

Addım 1: Əvvəlcədən planlaşdırma (saatlara qənaət edən 10-20 dəqiqə)

• Marşrut sorğusu:Döngələri sayın, sıx küncləri müəyyənləşdirin və giriş/çıxış nöqtələrini təsdiqləyin.
• Kabel məlumatlarının yoxlanılması:Xarici diametrini, minimum əyilmə radiusunu və çəkmə üsulunu təsdiqləyin (tutma və çəkmə başlığı).
• Rolik planı:Rolik növünü və məsafəni təyin edin; sürtünmə sıçrayışlarının gözlənildiyi yerlərdə künc/çuxur başlığı silindrləri əlavə edin.
• Pilot xətt strategiyası:Kanal çarxı/balıq yanaşmasını seçin, sonra lazım gələrsə, çəkmə ipinə/xəttinə təkmilləşdirin.
• Qoruma planı:Qoruyucu və ya giriş qollarına ehtiyacı olan hər hansı iti kənarları, kobud xəndək əsaslarını və ya keçidləri müəyyən edin.

Addım 2: Kabelin zədələnməsinin qarşısını alan quraşdırma

• Əvvəlcə giriş mühafizəsini quraşdırın:"Bir dəfə çəkib baxma". Kabel onlara toxunmazdan əvvəl kənarları qoruyun.
• Rolları qəsdən yerləşdirin:Çox az roller sürüklənməni artırır; çox pis yerləşdirilmiş silindrlər tıxanma nöqtələrini artırır.
• Bucurqadda/çəkicidə düz hizalayın:Yanlış hizalanma yan yükü və burulmanı artırır.
• Düzgün tutacaqlardan və bağlantılardan istifadə edin:Stressi cəmləşdirən doğaçlama bağlardan çəkinin.

Addım 3: Nəzarət olunan gərginliklə çəkməni həyata keçirin

1. Yavaş başlayın:Sürəti artırmazdan əvvəl kabelin diyircəkli yola “yerləşməsinə” icazə verin.
2. Baxış küncləri:Əyilmə və sürtünməyə nəzarət etmək üçün hər bir yüksək riskli yerdə ekipaj üzvünü yerləşdirin.
3. Əlaqə saxlamaq:Sadə dayanma/yavaş/gediş protokolu səs-küy və təzyiq altında anlaşılmazlıqların qarşısını alır.
4. Gödəkçənin zədələndiyini görsəniz, dayandırın:İndi fasilə sonrakı xətadan daha ucuzdur.

Addım 4: Geri çağırışları azaldan post-çəkmə yoxlamaları

• Vizual yoxlama:Künclərdə, girişlərdə və məlum kobud seqmentlərdə gödəkçənin vəziyyətini yoxlayın.
• Marşrutlaşdırmanı təsdiqləyin:Kabelin düzgün oturduğundan və gözlənilməz sıxılma altında olmadığından əmin olun.
• Quraşdırmanı sənədləşdirin:Rolların yerləşdirilməsi və giriş mühafizəsi fotoşəkilləri işlədiyi şeyi təkrarlamağa kömək edir.

Yenidən işləməyə mane olan təhlükəsizlik və keyfiyyətə nəzarət

Ən təhlükəsiz iş adətən ən keyfiyyətli işdir – çünki həm proqnozlaşdırıla bilənliyə, həm də idarə olunan qüvvələrə əsaslanır. Budur, ekipajları yavaşlatmadan gündəlik əməliyyatlara uyğun gələn praktik nəzarət.

Nəzarət 1: “Ən zəif keçid” reytinq yoxlaması

Hər bir çəkmə sisteminin ən zəif qiymətləndirilmiş komponenti var (tutma, dönmə, ip, rulon, anker nöqtəsi). Bu komponent sizin təhlükəsiz limitinizi müəyyən edir. Aydın reytinqlər təqdim edən təchizatçıdan satınalma ehtimalları azaldır.

Nəzarət 2: Künc intizamı

Künclər sürtünmə, əyilmə radiusu və kabel mühafizəsinin toqquşduğu yerlərdir. Büdcələr sıxdırsa, əvvəlcə künc həllərinə investisiya qoyun. Bu, həm də sabit, düzgün qiymətləndirilmiş rulonların tez geri qaytarıldığı yerdir.

Nəzarət 3: İnduksiya edilmiş gərginlik məlumatlılığı (mümkün olduqda)

Müəyyən xətt və simli mühitlərdə induksiya edilmiş elektrik real təhlükə ola bilər. Xüsusi torpaqlama bloklarından istifadə edilə bilər iş metodu tələb etdikdə əməliyyat planının bir hissəsi kimi—həmişə saytınızın təhlükəsizlik qaydalarına və standartlarına əməl edin.

Alıcılar üçün satınalma qeydləri

Əgər alırsansaElektrik kabeli çəkmə alətlərimühəndislik qrupu üçün istifadə edərək variantları necə qiymətləndirmək olar sahədə əhəmiyyət kəsb edən meyarlar - təkcə kataloqda deyil.

Riski azaldan məlumatı soruşun

• Nominal yük və tətbiq sahəsi:"Nə üçün qiymətləndirilir və harada istifadə edilməməlidir?"
• Material və rulman detalları:Rolik materialı kabelin qorunmasına təsir göstərir; rulman dizaynı sürtünmə və uzunömürlülüyü təsir edir.
• Konfiqurasiya seçimləri:Düz xətt və künc və pithead quraşdırmaları "hamıya uyğun" olmamalıdır.
• Ehtiyat hissələrinin mövcudluğu:Xüsusilə rulonlar, çərçivələr və hərəkət edən birləşmələr üçün.
• İxrac logistikası üçün qablaşdırma:Alətlər sayta çatmamış zədələnmənin qarşısını alır.

Yalnız aləti deyil, “sistemi” alın

Ən yaxşı performans göstərən qurğular uyğunlaşdırılmış dəstlərdir: kanal çubuğu → pilot xətti → çəkmə ipi → dönmə → tutacaq → rulonlar (düz + künc + giriş). Təchizatçı ümumi iş profilləriniz üçün tam dəsti müəyyənləşdirməyə kömək edə bilsə, uyğunsuzluqları və yerində improvizasiyanı azaldacaqsınız.

İxtisaslaşmış İstehsalçının Yerləşdiyi Yer

Layihələrinizə təkrar yeraltı quraşdırmalar, xəndəklərin marşrutlaşdırılması və ya xətt tikintisi ilə bağlı kabellərin idarə edilməsi daxildirsə, onunla işləməyə dəyər ola bilər. bir çox alət kateqoriyalarını əhatə edən istehsalçı - çünki uyğunluq və reytinqləri sistemdə idarə etmək daha asan olur.

Məsələn,Ningbo Lingkai Electric Power Equipment Co., Ltd. altında geniş çeşiddə məhsullar təklif edirElektrik kabeli çəkmə alətlərikateqoriya, o cümlədən kanal çubuqları (pilot xəttinin yaradılması üçün), rulonlar (sürtünmənin azaldılması üçün), və əlaqəli çəkmə/idarəetmə ləvazimatları—birdən çox mənbədən bənzərsiz hissələri qarışdırmaq əvəzinə ekipaj dəstlərinizi standartlaşdırmağa çalışdığınız zaman faydalıdır.

Tez-tez verilən suallar

Yekun Çıxarış

Ən yaxşısıElektrik kabeli çəkmə alətlərisadəcə "daha güclü çəkmə" deyil - onlar sürtünməni azaldır, kabel səthlərini qoruyur, əyilmə radiusuna nəzarət edin və ekipajlara ardıcıl gərginliyi saxlamağa kömək edin. Ən ümumi marşrutlarınız ətrafında bir alət sistemini standartlaşdırsanız, daha az dayanmış çəkmələr, daha az gödəkçə zədələnməsi və daha az bahalı işlər görəcəksən.
